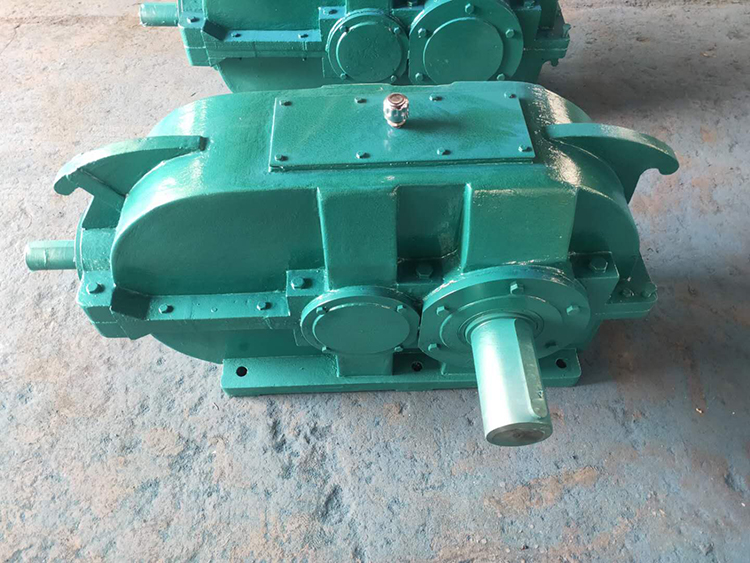

DBY二級傳動圓錐圓柱齒輪減速機

 圓錐圓柱齒輪減速機(以下簡稱減速機)用于輸入軸與輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機及各種運輸機械，也可用于煤炭、冶金、礦山、化工、建材、輕工、石油等各種通用機械的傳動機構中。

 型號：

 DBY160、DBY180、DBY200、DBY224、DBY250、DBY280、DBY315、DBY355、DBY400、DBY450、DBY500、DBY560

 速比8、10、11.2、12.5、14

 一、減速機的用途、性能特點和型號標記

 1.1 用途

 圓錐圓柱齒輪減速機(以下簡稱減速機)用于輸入軸與輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機及各種運輸機械，也可用于煤炭、冶金、礦山、化工、建材、輕工、石油等各種通用機械的傳動機構中。

 1.2 性能特點

 承載能力高，噪聲低，體積小，重量輕，效率高，使用壽命長。

 1.3 參數范圍

 DBY、DBYK、DBZ型減速機各有12種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560mm每種規格均有5種傳動比(8，10，11.2，12.5，14)兩種旋向，四種裝配型式，分別組成240種減速機。

 DCY、DCYK、DCZ型減速機各有15種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560，630，710，800mm;每種規格均有11種傳動比(16，18，20，22.4，25，28，31.5，35.5，40，45，50)兩種旋向，四種裝配型式，分別組成660種減速機。

 本減速機系列可以滿足TD和DX型帶式輸送機及其他運輸機械的功率要求0.8-6.5m/s帶速的工作范圍。

 1.4 結構

   減速機的潤滑：一般情況下，減速機的齒輪和軸承采用油池飛濺潤滑，自然冷卻。只有當減速機工作平衡溫度超過規定值，或承載功率超過熱功率PG1時，方采用加冷卻管的油池潤滑。

 1.5 型號和標記

 減速機的型號由型式代號，名義中心距a(末級中心距)，公稱傳動比，裝配型式代號，輸入軸旋轉方向代號組成。

 D-帶式輸送機類組代號，B-二級傳動，C-三級傳動，Y-硬齒面齒輪，Z-中硬齒面齒輪，K-輸出軸為空心軸形式。

 名義中心距：用實際數字表示，單位為mm

 傳動比：用公稱傳動比表示。

 裝配型式：用羅馬數字I 、II、III、IV表示。

 輸入軸的旋轉方向：面對輸入軸方向看，S為順時針方向，N為逆時針方向。

 標記示例：

 名義中心距為280mm，公稱傳動比為10，裝配型式為第III種，輸入軸為順時針方向旋轉的三級傳動減速機的標記為：減速機DBY280-10-III S
